Система диспетчеризации предназначена для контроля основных параметров работы объекта и сигнализации выхода их за пределы допуска, без постоянного присутствия обслуживающего и дежурного персонала. К таким объектам могут относится котельные с водогрейными котлами, работающими на газообразном топливе, тепловые пункты, сушильные цеха с большим числом точек контроля и т.п.
Основное назначение системы диспетчеризации объектов - это повышение экономичности и безопасности эксплуатации, централизация управления и контроля, сокращение штата дежурных бригад. Система диспетчеризации осуществляет сбор и обработку информации, поступающей от оборудования объекта, реализует ряд контуров управления, резервирования оборудования и защитных блокировок. Информация о подключенном к системе диспетчеризации оборудовании выводится в режиме реального времени на экран компьютера. И в случае нарушения режима работы оборудования или возникновения аварийной ситуации система производит выключение объекта и передачу аварийного сигнала на удаленный пульт или в центральную диспетчерскую.
Система диспетчеризации реализует большой набор сервисных возможностей, в том числе: сохранение информации о причине остановки объекта и характере произошедшей аварии, непрерывный самоконтроль работы, быстрое отслеживание изменения состава работающего оборудования и др.
НПЦ «Белсистемтехнологии» разрабатывает и предлагает системы диспетчеризации двух типов

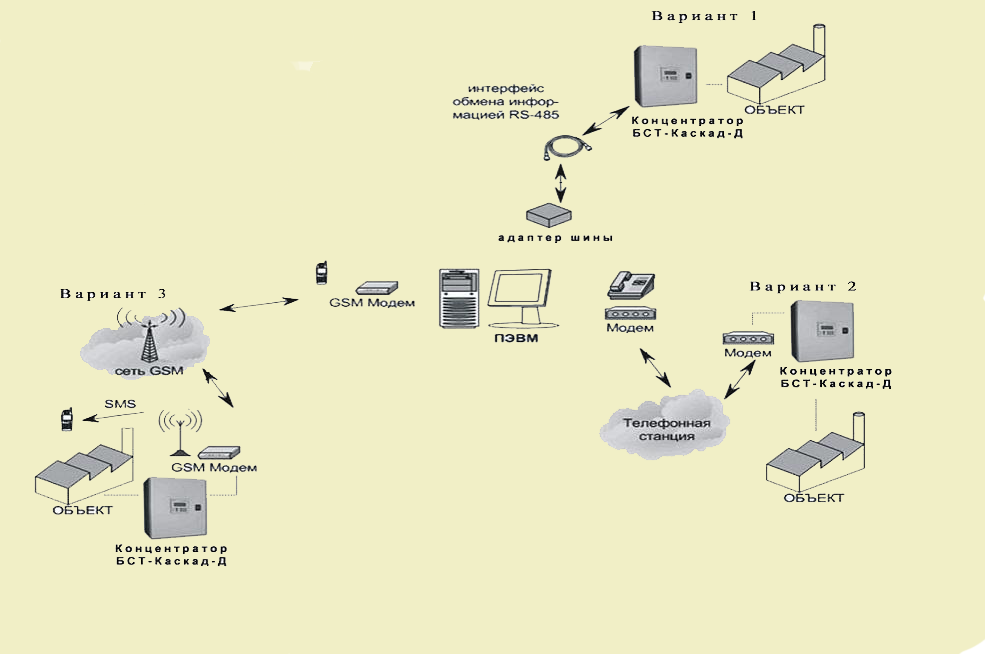

1. Локальная система диспетчеризации позволяет передавать технологические данные от систем на компьютер оператора (пункт диспетчеризации). В данном случае оборудование и пульт управления размещены на одном объекте или в одном здании
2. Удаленная система диспетчеризации позволяет осуществлять передачу параметров от одной или нескольких автоматизированных систем с территориально удаленных объектов на центральную станцию диспетчеризации, с помощью различных каналов передачи данных. Удаленная диспетчеризация может применяется для объединения нескольких зданий, имеющих локальную диспетчеризацию
Для организации диспетчеризации на объекте используют:
- автоматику управления и безопасности
- газовые теплосчетчики, счетчики электрической энергии и воды
- оборудование диспетчерского пункта.
В качестве автоматики управления теплоагрегатом желательно использовать управляющие комплексы БСТ-Каскад, БСТ-Каскад-М, БСТ-Каскад–М (щитовой вариант). При наличии контуров рециркуляции, перепуска и ГВС желательно использовать регуляторы БСТ-Каскад-Р.
В свою очередь автоматика вмещает в себя свободно программируемый контроллер, оснащенный модулями ввода-вывода, который обеспечивает функции управления, а также сбора данных с определенного инженерного оборудования.
Расположение и число автоматики определяется для каждого объекта отдельно, и, в основном, зависит от его планировки и места установки технологического оборудования.
Выбор газовых счетчиков, а также счетчиков электрической энергии и воды желательно согласовывать со специалистами «Белсистемтехнологии». Если эти устройства имеют стандартные порты и открытые протоколы, то они могут быть включены в локальную сеть объекта, и их показания станут доступны диспетчеру.
Диспетчерский пункт вмещает в себя персональный компьютер, оснащенный средством связи – модемом (телефонным или сотовым) и специализированным программным обеспечением. Специализированное программное обеспечение, установленное на компьютер позволяет периодически или по запросу диспетчера опрашивать и отображать состояние объектов, вести и распечатывать журнал аварий, автоматически ежемесячно архивировать информацию о состоянии объектов, контролировать качество связи и другие вспомогательные параметры.
Система диспетчеризации разработанная НПЦ «Белсистемтехнологии» обеспечивает:
- сбор и анализ информации от штатных узлов, приборов и систем объекта – автоматика управления котлами, автоматика управления насосами, автоматика управления вентиляцией, датчика давления газа, температуры и давления воды в контурах отопительной системы, газоанализаторов и т.д.
- передача от контроллеров автоматики на ПК диспетчера состояний устройств, показаний датчиков и т.д. по проводной связи, интерфейс передачи – RS-485. Максимальное удаление ПК от объекта управления – 1300 м.
- отображение на ПК полученных c контроллеров данных в удобном для пользователя виде: мнемосхемы, графики, таблицы и т.д.
- возможность изменения регулируемых параметров контролируемых устройств объекта с ПК диспетчера.
- ведение журнала событий за длительный период времени как на контроллерах автоматики, так и на ПК диспетчера.
- Возможность доступа к системе диспетчеризации с удаленного компьютера через безопасное интернет-соединение.
- возможность передачи информации с контроллера автоматики на ПК диспетчера по каналу сотовой связи.
