Запальник предназначен для дистанционного розжига горелок, работающих на жидком или газообразном топливе. Запальное топливо – природный или сжиженный газ.
Каждый запальник комплектуются тремя дроссельными шайбами с разным сечением отверстий (для разных значений присоединительного давления).
Запальники могут изготавливаться с разной длиной рабочей части.
Запальник может быть изготовлен с контрольным электродом, в этом случае он будет укомплектован датчиком контроля пламени БСТ-ИД-02.1-П (устанавливается на фланец запальника) или БСТ-ИД-02.1-Д (устанавливается по месту на DIN-рейку).
Запальник может быть укомплектован фотоэлектрическим датчиком пламени БСТ-ФД-06Г.
В комплект поставки может быть включено также устройство розжига БСТ-КВИ-5/5-01 с помехоподавляющим высоковольтным наконечником.

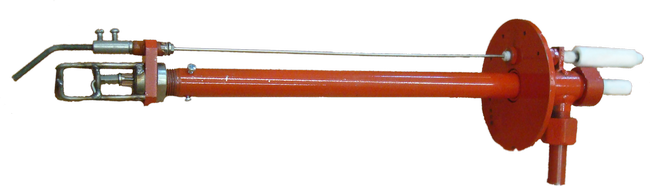

Внешний вид, габаритные и присоединительные размеры запальника
Основные технические характеристики:
|
Наименование |
Числовое значение |
|
Давление газа, кПа |
1...10 |
|
Расход газа, м3/ч |
1,5…4 |
|
Допустимое напряжение создания искры, кВ, не менее |
10 |
|
Допустимая температура окружающей среды в зоне установки наконечника запальника, оС, не более |
600 |
|
Масса, кг, не более |
5 |
|
Установленный срок службы до списания, лет |
10 |
Контрольный электрод предназначен для контроля наличия пламени основного факела горелки.
Внешний вид, габаритные и установочные размеры контрольного электрода
Основные технические характеристики:
|
Допустимая температура окружающей среды в зоне установки контрольного электрода, не более, °С |
500 |
|
Габаритные размеры, мм длина ширина высота |
726 70 100 |
|
Масса, не более, кг |
0,5 |
