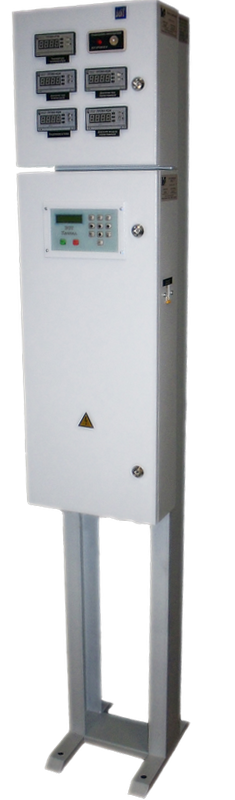

Автоматика БСТ - Каскад предназначена для построения систем управления тепловыми агрегатами тепловой мощностью до 30 МВт, работающими на различных видах топлива. Это автоматика для паровых и водогрейныхе котлов, в том числе, многогорелочных (ПТВМ, ТВГМ), асфальтобетонных заводов, печей обжига керамзита, зерносушилок.
Автоматика
Автоматика может применяться для управления и безопасности различных теплоагрегатов, в том числе:
- паровые котлы (типа ДЕ, ДКВР, Е, КЕ, ТПП и др.)
- водогрейные котлы (типа КВГМ, ВА, ТПВ, КВа и др.)
- твердотопливные котлы (типа КВРМ, КВР, КВТ и др.)
- асфальтные заводы (типа Teltomat, ДС и др.)
- битумоподогреватели
- сушилки (типа М-819, ДСП, КЗС, АВМ и др.)
- опалочные печи
- печи обжига кирпича, керамзита
- сушильные барабаны
Автоматика управления и безопасности парового или водогрейного котла обеспечивает автоматический розжиг котла, контроль герметичности газовой арматуры, безопасность согласно последним требованиям всех нормативных документов.
Позволяет регулировать производительность (мощность) котла, разрежение в топке котла (в том числе с использованием энергоэффективных технологий - частотных приводов). Обеспечивает оптимальное качество регулирования соотношения "топливо-воздух", снижая вредные выбросы в атмосферу и обеспечивая требуемые параметры экологической безопасности. Обеспечивает контроль состояния экономайзера, может быть интегрирована в систему построения общекотельной автоматики.
Автоматика для твердотопливных котлов типа КВРМ, КВР, КВТ и др. решает задачу комплексной автоматизации котельного хозяйства на местных видах топлива, включая решения для автоматического управления как собственно котлом, так и системой топливоподачи. Учитывает последние тенденции в области энергосбережения, позволяя работать как с традиционными решениями для тягодутьевых машин, а именно электродвигатель и регулирующая заслонка, так и с частотными приводами на электродвигателях.

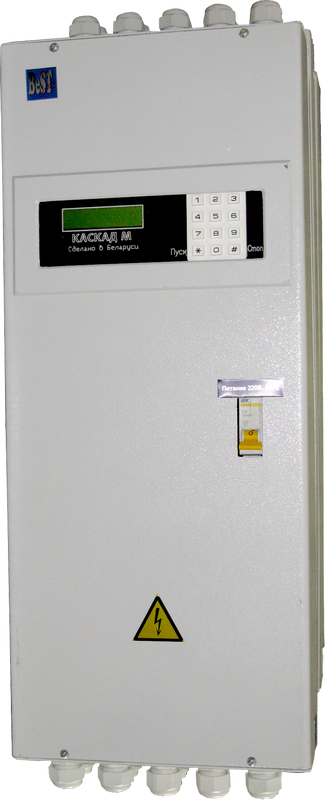

Автоматика управления БСТ-Каскад-М
Комплексы управляющие БСТ-Каскад-М предназначены для управления тепловыми агрегатами, работающими на одном из трех видов топлива. Комплексы управляющие изготавливаются различных модификаций, отличаются объемом сервисных функций и схемой внешних подключений.
Выполняемые функции:
- контроль исправности датчиков и исполнительных механизмов перед каждым пуском;
- контроль герметичности газовой арматуры перед пуском и после останова;
- автоматический пуск и останов теплоагрегата;
- автоматическое поддержание заданных параметров функционирования при изменении нагрузки;
- аварийный останов горелки при возникновении аварийных ситуаций на горелке или в теплоагрегате с оповещением оператора или диспетчера о причине останова;
- непрерывное отображение текущих значений аналоговых параметров на экране дисплея;
- оповещение оператора или диспетчера об отклонении технологических параметров котла за заданные пределы.

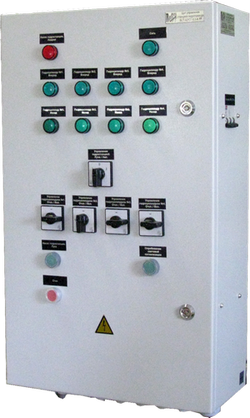

Автоматика управления станцией гидропривода БСТ-ЩУСГ для твердотопливных котлов
Щиты БСТ-ЩУСГ-1.1 и БСТ-ЩУСГ-1.3 предназначены для управления станцией гидропривода, используемой в системах топливоподачи твердотопливных котлов.
Щиты БСТ-ЩУСГ-1.2 предназначены для управления станцией гидропривода, приводящей в действие механизмы твердотопливных котлов (загрузка топлива, перемещение колосников, золоудаление).

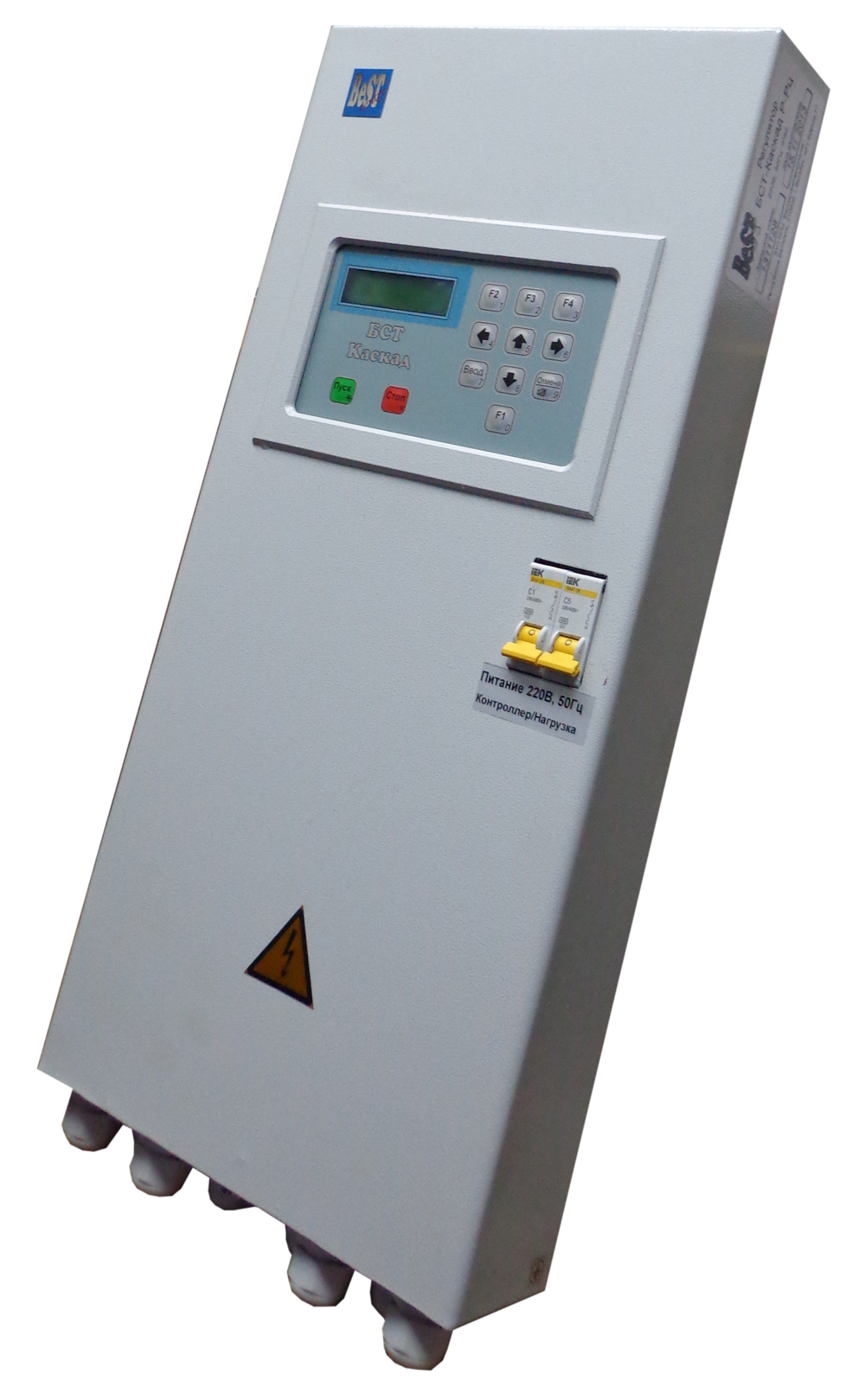

Регуляторы БСТ-Каскад-Р
Регуляторы предназначены для управления насосами и параметрами теплоносителя на котельных.
Регуляторы могут использоваться автономно, а также в составе систем диспетчирования, связь через порт RS-485.
Конструктивно регулятор выполнен в прямоугольном корпусе. На передней панели под крышкой расположены автоматический выключатель, клавиатура, жидкокристаллический индикатор, а также светозвуковой сигнализатор «Авария». На нижней стенке корпуса расположены кабельные вводы, через которые пропускаются провода для подключения датчиков и исполнительных механизмов, а также цепи питания. Внутри корпуса расположены плата контроллера и плата зажимов с силовыми элементами. В задней стенке корпуса имеются отверстия для крепления регулятора на объекте к стене или стойке.
При использовании на объекте нескольких регуляторов конструктивно они выполняются в виде единого шкафа регуляторов.

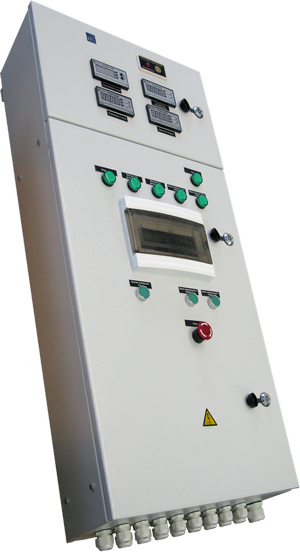

Автоматика управления твердотопливным котлoм БСТ-ЩУК
Автоматика управления котлом БСТ-ЩУК предназначен для применения в качестве автоматики управления и безопасности водогрейных и паровых котлов тепловой мощностью 1 – 3 МВт с автоматической загрузкой и механизированной топливоподачей, работающих на твердом топливе (древесные отходы, торфокрошка, щепа).
Щит изготавливается различных исполнений, учитывающих различные способы загрузки топлива, золоудаления и топливоподачи.
Щит автоматически изменяет режим загрузки при изменении тепловой нагрузки на котел или изменении теплотворной способности топлива.
При возникновении аварийных ситуаций автоматически блокируется загрузка топлива и подача воздуха, включается аварийная сигнализация, на экран контроллера выводится сообщение с указанием аварийной ситуации.
Щит управляет работой всех механизмов котла, а также работой щитов топливоподачи.
При возгорании топлива в зоне загрузки автоматика обеспечивает возможность тушения очага пожара.
При правильно организованной подготовке топлива снимается необходимость постоянного присутствия обслуживающего персонала, что делает их применение особо эффективным на мелких и средних предприятиях.
Автоматика управления твердотопливным котлом с ручной загрузкой КВ-Р
Автоматика управления твердотопливным котлом с ручной загрузкой предназначен для управления дымососом и вентилятором котла, а также для выдачи предупреждающих сигналов при возникновении аварийных ситуаций и отклонении параметров от заданных значений.
Наличие показывающих приборов по температуре, разрежению и давлению воздуха позволяет оператору поддерживать оптимальный режим горения топлива.
Коммутатор интерфейсов RS-232/RS
Коммутатор интерфейсов предназначен для преобразования сигналов внутренней шины концентратора БСТ-Каскад-Д в сигналы стандартов RS-232 и RS-422/RS-485, а также для передачи информационных потоков, формируемых концентратором БСТ-Каскад-Д, между устройствами локальной сети.
