Модуль подогрева топлива БСТ-МПТ

Модуль подогрева топлива БСТ-МПТ



Модуль подогрева топлива БСТ-МПТ-6-1 предназначен для подогрева мазута до требуемой температуры в системах, обеспечивающих непрерывную циркуляцию топлива через подогреватель.

Используется 2 исполнения пультов управления: для установки в помещениях (IP20) и для установки вне помещений (IP54).

Аварийное отключение подогревателя с выдачей световой сигнализации происходит:

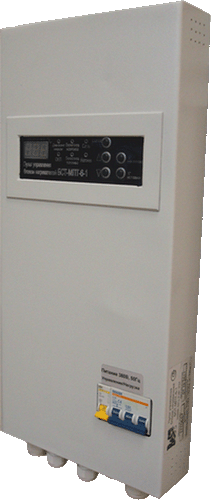

-при превышении температуры топлива на выходе выше предельно допустимой; Пульт управления блока нагревателей

-при отклонении давления топлива в системе за заданные пределы;

-при перегреве корпуса блока нагревателей выше 135 °С;

-при общекотельной аварии.

Рабочее давление мазута от 4 до 30 кгс/см2.

Производительность при номинальной назрузке дана для температуры мазута на входе в блок нагревателей не ниже 60o C

Установленная безотказная наработка - 15000 ч. календарного срока эксплуатации.

Средний срок службы между капитальными ремонтами не менее 5 лет.

Комплект поставки:

- пульт управления

- блок нагревателей

- термометр преобразователь сопративления ТСМ

- манометр электроконтактный типа ЭКМ

- провод термостойкий

- сосуд разделительный

- пасаорт

- упаковка

Габаритный чертеж блока нагревателей БСТ-МПТ-6-1

Габаритные и установочные размеры пульта управления блока нагревателей БСТ-МПТ-6-1

Габаритный чертеж блока нагревателей БСТ-МПТ-12-2

Габаритные и установочные размеры пульта управления блока нагревателей БСТ-МПТ-12-2



Габаритные и установочные размеры пульта управления блока нагревателей   БСТ-МПТ-24

Габаритные и установочные размеры пульта управления блока нагревателей   БСТ-МПТ-40

Основные технические характеристики:



Наименование

БСТ-МПТ-6-1

БСТ-МПТ-12-2

БСТ-МПТ-24

БСТ-МПТ-40

Максимальная пропускная способность (по топливу), кг/час

200

400

800

1200

Потребляемая мощность, кВт, не более

6



24



Габаритные размеры блока нагревателей, мм, не более



высота

520

790

800

740

ширина

520

520

450

1460

глубина

180

180

180

520

Габаритные размеры пульта управления, IP20, мм, не более



высота

570

570

570

900

ширина

252

252

252

300

глубина

81

81

81

550

Габаритные размеры пульта управления, IP54, мм, не более



высота

585

585

585

585

ширина

380

380

380

380

глубина

160

160

160

160

Масса блока нагревателей, кг, не более

30

60

140

300

Масса пульта управления, кг, не более



IP20

6

6

6

48

IP54

14

14

14

Внутренний объем блока нагревателей, дм3 не более

5

9

18

27

Значение температуры догрева топлива при максимальной пропускной способности, °С, не менее

20

20

20

20

Диапазон задаваемых значений выходной температуры

+ 40...+150

+ 40...+150

-

-

Диапазон контроля и индикации температуры на выходе подогревателя

-50...+250

-50...+250



+40...+120

Рабочее давление мазута, кгс/см2

от 4 до 30

от 4 до 30

-

-
