Устройства контроля пламени фотоэлектрические БСТ-ФД

БСТ-ФДУстройство контроля пламени БСТ-ФД-06 (фотодатчик) предназначено для контроля пламени горелок, работающих на газообразном и жидком топливе. БСТ-ФД-06 имеет два раздельных канала для контроля постоянной и переменной (пульсации) составляющей оптического излучения пламени.

Канал переменной составляющей предназначен для контроля газового пламени.

Канал постоянной составляющей предназначен для контроля мазутного пламени.

Принцип действия основан на преобразовании потока оптического излучения в электрический сигнал. Имеется световая индикация наличия пламени и выходного сигнала.

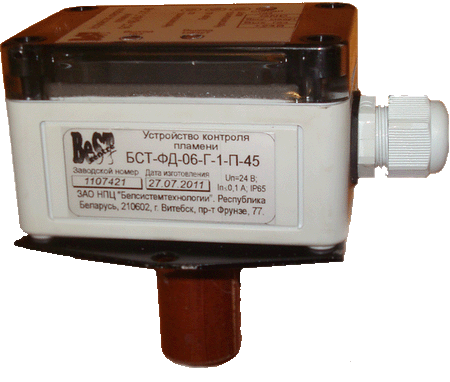

Устройства контроля пламени БСТ-ФД-06 выпускаются в исполнениях:             bst-fd

БСТ-ФД-06-К-2 – для установки на котел (в помещениях);

БСТ-ФД-06-Г-1 – для установки на горелку (на открытом воздухе);

БСТ-ФД-06-Г-2 – для установки на горелку (в помещениях).

Внешний вид, габаритные и присоединительные размеры фотодатчика  БСТ-ФД-06-Г

Основные технические характеристики фотодатчика:

Напряжение питания, В

Постоянное

+ (18 – 30)

Выходной сигнал

10 мА при наличии пламени;

менее 1 мА при отсутствии пламени

Время задержки, с

0,5 – 10

Габаритные размеры, мм, не более

длина

ширина

высота



135

105

120

Масса, кг, не более

1

Сведения о содержании драгметаллов: серебро-0,12395 г; золото-0,078 г; палладий-0,00454 г.
